SP8系列编程器是专用于烧写串行FLASH/EEPROM/SPI Bioses存储器的专业编程器，使用USB2.0通讯接口，可以支持几乎所有的24/25/93/BR90等系列芯片的高速烧写，对于串行存储器的支持数量和烧写速度要远高于大多数价值千元以上的通用编程器，独有ISP在线烧录功能，可持续软件升级支持更多的芯片。
性能特点 ● USB2.0通讯接口（真正的USB接口，非USB转串口或模拟USB口） ● 开模定制精致外壳（非市场上公模外壳可比），体积小巧（尺寸：103x71x23mm），使用携带方便 ● 全面支持WinXP/Vista/Win7/Win8/Win10，完美兼容32/64位系统 ● 内置32位高速处理器，专门针对串行存储器进行设计，实现极速精准烧录 ● 支持几乎所有的93/24/25/BR90系列存储器，支持软件升级增加对新芯片的支持 ● 独有ISP下载接口，提供10PIN彩色ISP下载线，对于板载的贴片芯片（比如引出了SPI接口的电脑主板Bioses）可以直接连线烧写， ● 标准40脚零插入力锁紧座，宽窄芯片和通用适配器都可以使用 ● 支持引脚接触不良检测，有效提高烧录可靠性 ● 完善的过流和ESD保护，有效保护编程器和电脑USB口不致因意外损坏 ● 量产烧录模式，自动检测芯片放置并启动编程操作 ● 可选脱机烧录功能：内置128Mbit数据存储器，无需连接电脑就可实现各种现场编程，LED和蜂鸣器声音提示成功或失败， 操作简单，轻松实现芯片大批量烧写 ● 可根据量产需要灵活配置脱机版编程器数量，由于各编程器各自独立，即插即写，没有同步等待时间，极速高效 ● 支持低压（3.3V）和5V芯片 ● 提供设备自检功能 注：上述功能依产品型号而定，只有SP8-F具有全部的功能，具体参考附后的型号对照表。

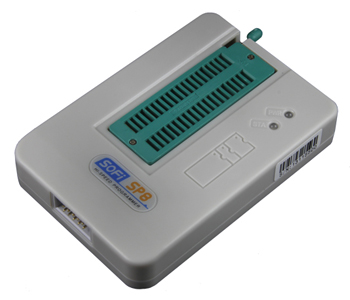

SP8编程器主机正面图(尺寸: 103x71x23mm)

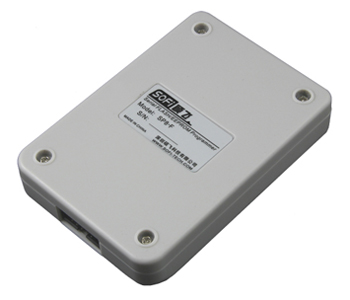

SP8编程器主机背面图

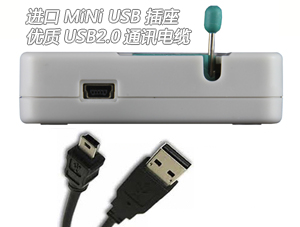

USB2.0接口 ● USB2.0接口，兼容USB1.1 ● USB接口供电，无需额外的电源适配器，使用起来更加简洁 ● 专用的USB2.0芯片，非模拟USB或者USB转串口方案，有效保证烧写稳定性和烧写速度 ● 内置ESD保护电路，有效防止一些计算机的外壳感应电压以及静电对编程器和计算机接口的损害，进一步提高芯片烧写稳定性和安全性
内置32位高速处理器 ● 内置32位高速处理器，硬件上针对SPI Flash/ Serial EEPROM优化设计 ● 所有芯片烧录时序有内置处理器完成，不受计算机主频影响
● 高速的处理器是保证快速烧录的有效方案，而专用的硬件设计也是速度和稳定性的前提
高速烧录 ● SP8是目前行业中烧写速度最快的编程器，速度超过千元以上的通用编程器 (以一片8M bit 的EN25T80为例，SP8-A：读-1.24S，写-5.44S， 某品牌580U：读-4.15S，写-9.31S) ● 过内置的高速处理器，以及特殊的硬件设计，专门针对串行FLASH和EEPROM，实现高速可靠烧录 ● 针对不同的芯片进行算法优化 附表：部分芯片读写时间
智能引脚检测 ● SP8全系列具有智能引脚检测功能 ● 引脚检测可有效避免芯片引脚氧化，芯片放置错位以及适配器问题所导致的芯片烧写失败，成功率低下，有效提高烧写效率
● 图形化提示引脚接触状态，包括接触不良的引脚、接触良好的引脚、未使用的引脚和忽略的引脚
过流/短路保护

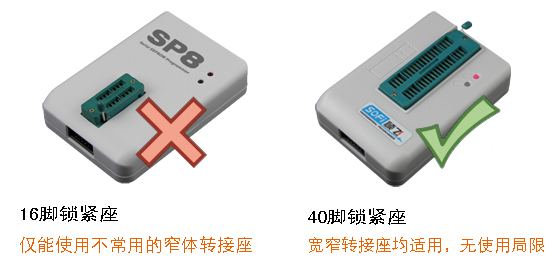

40PIN通用锁紧座 ● 采用宽窄两用型40PIN镀金锁紧座 ● 可以直接用于8脚到16脚的任意直插芯片 ● 可以直接使用任何通用适配器,无论是引脚宽度是300mil还是600mil ● 可直接使用最多40个引脚的适配器 SP8在设计之初使用16脚的锁紧座(下图左)，测试中发现这种锁紧座只能支持300mil的芯片和适配器，而市场上的适配器基本上都是600mil宽度，无法插入16脚的锁紧座，使用受到严重的局限。基于这些原因，亚洲太阳sungame科技果断重新修改模具，采用了通用性更强的40脚款窄适用的锁紧座。
支持在线编程(ISP) ● 对一些贴片芯片，可以直接采用ISP进行烧录，免除拆焊的麻烦 ● SP8全系列附带专用ISP接口采用专用芯片进行缓冲，支持2.0V~5.5V目标板(芯片) ● ISP接口可通过软件设置是否对目标板供电，供电电压3.3V或5V（可设置） ● ISP供电附带过流/短路保护功能，并自动检测目标板供电情况，避免供电冲突 ● 可用于电脑主板的Bioses的在线升级（应用实例：用SP8-A编程器在线升级微星MS-7392主板Bioses ）

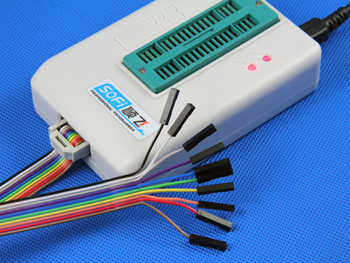

SP8带有ISP接口，10色带单杜邦头下载线

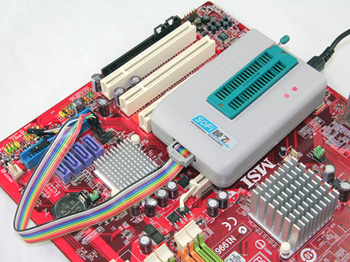

使用SP8的ISP下载功能在线升级主板Bioses

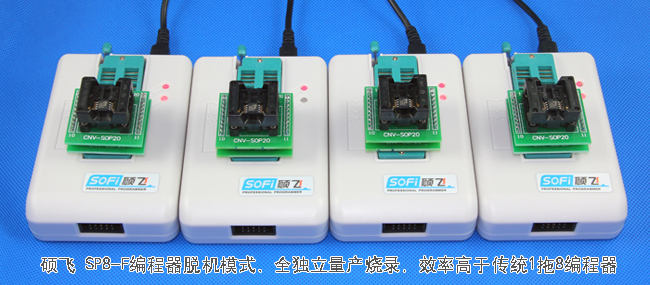

支持联机/脱机模式高速量产 SP8-B/SP8-F均支持联机高速量产，其中SP8-F另具有脱机量产功能，非常适合工厂大批量烧写存储器，可以节省大量的设备采购成本和人工成本。注：SP8-A不具备量产功能。 SP8-F量产模式特点 ● 编程器自动检测芯片放置,并启动自动编程操作 ● 烧录时无需连接电脑，只需要连接附带的5V电源即自动启动脱机烧录功能，烧录时只需要不断的放芯片,取芯片即可 ● 编程器内置128M bit存储器，无需额外存储卡 ● 操作简单，只需通过电脑下载一次脱机数据，便可直接使用
● 自动检测芯片放置，并启动烧录，通过状态灯和内置蜂鸣器提示烧录结果
功能强大的配套软件 ● 中英文双语界面 ● 支持WinXP/Vista/Win7/Win8/Win10操作系统，完美支持64位操作系统 ● 支持多种数据文件格式，包括二进制（任意后缀文件）、十六进制、Motorola-S、TI-TEK等 ● 多功能数据缓冲编辑功能，支持键盘直接修改，支持复制、填充、逻辑运算。支持十六进制显示和ASCII显示 ● 提供芯片放置方式、适配器和ISP连接图信 ● 手动编程与一键式用于自定义自动编程（组合操作）功能

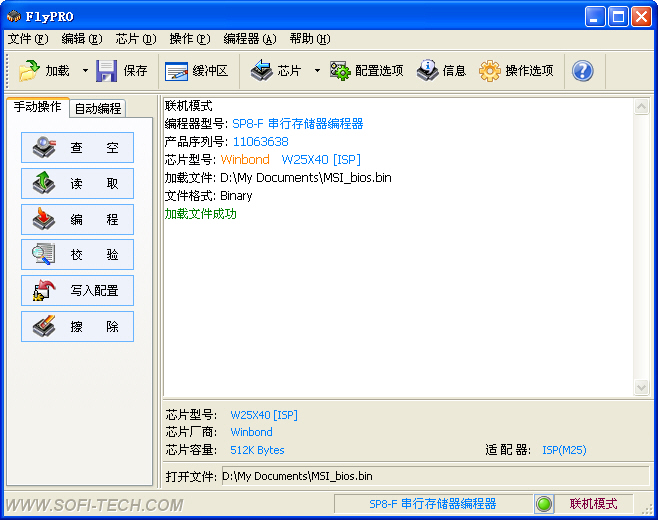

软件主界面

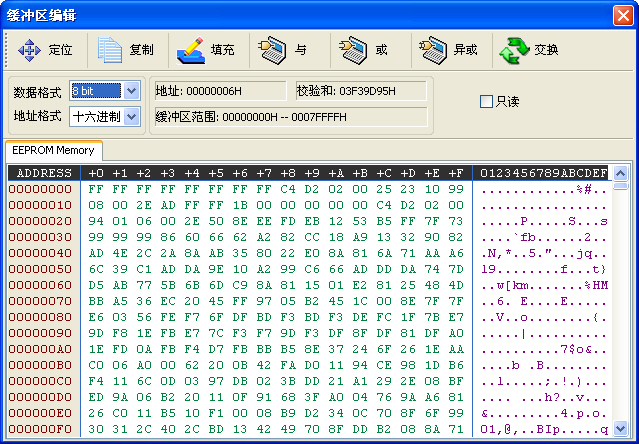

数据缓冲区界面(支持数据修改)
产品组成与型号对比表 产品组成 ● 主机一台 ● USB线一条 ● 10Pin ISP下载线一条 ● 5V电源适配器一个(仅支持脱机功能的型号配备，不同批次所配电源外观可能会有差异)
